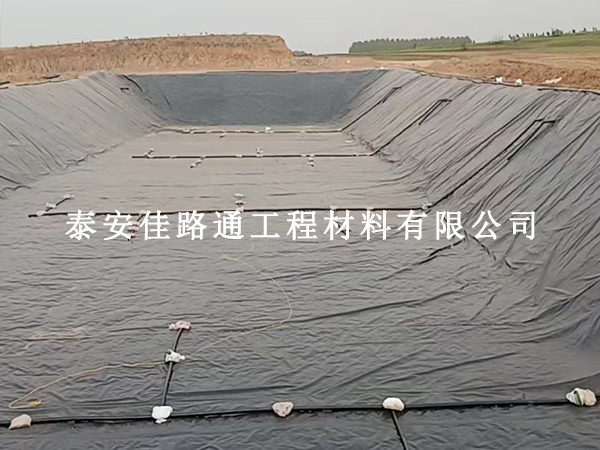

沼气池防渗膜的使用寿命，很大程度上取决于焊接质量。焊缝一旦出现虚焊、漏焊或过焊，后期渗漏几乎不可逆转。掌握以下焊接要点，能从根本上提升防渗效果。
焊前准备：干净是第一前提
焊缝搭接区域的清洁度直接决定焊接强度。搭接宽度通常不少于十厘米，该范围内必须彻底清除泥土、积水、油污和灰尘。膜材表面潮湿会导致焊缝起泡、脱层，这是施工中最常见的质量通病。
同时要关注环境条件：风力过大会吹散热熔温度，雨天作业会导致焊缝进水，气温过低时膜材变脆容易开裂。建议在晴朗无风、气温适中的条件下施工。
双轨热熔：核心工艺要点
沼气池防渗膜主流采用双轨热熔焊接，即形成两道平行焊缝，中间留出空腔用于后期气压检测。
温度控制：热熔温度一般控制在两百度至三百五十度之间，温度过低焊缝粘合不牢，温度过高膜材会被烧穿变薄。
行走速度：焊接机行进速度要均匀，过快导致焊缝未充分融合，过慢则膜材过热变形。
搭接对齐：上下两层膜材搭接必须平整对齐，不允许出现褶皱、错位或斜搭。错位会造成局部厚度不均，成为应力薄弱点。
手工焊枪：难点部位的处理方式
拐角、管道穿膜处、坡度变化区域等双轨焊接机无法到达的位置，必须使用手工热风焊枪逐点焊接。
手工焊的关键在于控制热风温度和焊接速度。操作时焊枪应与膜面保持适当角度，均匀缓慢移动，确保焊缝连续饱满。拐角处膜材应适当放松，不可拉紧，避免热胀冷缩时焊缝被撕裂。
试焊与检测：每段焊缝都要过关
正式焊接前必须进行试焊，取一小段膜材按实际工艺参数焊接，检测焊缝强度和外观合格后，方可大面积施工。
每段焊缝完成后应立即进行气密性检测。双轨焊缝采用气压检测法，将空腔两端封堵后充气保压，压力不下降即为合格。单轨焊缝可采用真空盒法或电火花检测法辅助排查。检测不合格的焊缝必须返修并重新检测，不可带病进入下一道工序。
写在最后
沼气池防渗膜焊接是一项对操作规范性要求极高的技术活。温度、速度、清洁度、对位精度，每一个环节都会直接影响焊缝质量。建议施工团队严格执行试焊制度和逐段检测制度，做到每道焊缝都可追溯、可验证，从源头杜绝渗漏隐患。
