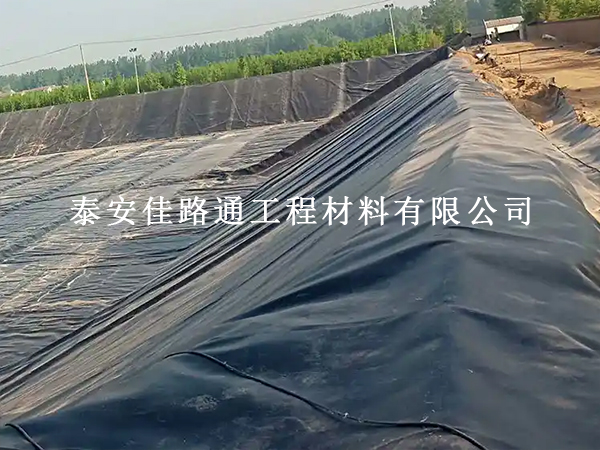

防渗膜焊得好不好，不能光靠眼睛看。 沼气池防渗膜焊接验收是整个施工质量的核心环节，很多渗漏隐患恰恰藏在肉眼看不到的焊缝内部。掌握正确的验收方法和技巧，才能真正把质量关把住。
验收前：准备工作不能省
正式验收前，先把工具和材料准备到位。
需要用到的主要设备包括：双轨热熔焊机（用于试焊对比）、气压检测针及气泵、电火花检测仪、打气筒、记号笔、清洁棉布。同时调出施工阶段的焊接参数记录，作为验收对比依据。
现场环境也有要求：大风天气不宜进行气压检测，雨天或膜面有积水时应暂停验收，待条件满足后再进行。
目测验收：先用眼睛把明显问题筛掉
验收第一步是沿焊缝逐段目视检查。
看焊缝外观：合格的热熔焊缝应呈均匀的双轨隆起状，宽度一致，表面光滑连续，无断焊、漏焊、跳焊现象。焊缝颜色应均匀，无明显焦化发黑或发白过度的区域。
看搭接状态：两幅膜的搭接区域应对齐平整，无偏移、无褶皱。搭接宽度应保持一致，不能出现一边宽一边窄的情况。
看特殊部位：T型接头、十字交叉点、管道穿膜周围，这些位置最容易出问题，要重点盯。焊缝是否连续、有无虚焊悬空，一眼就能看出来。
发现外观缺陷的焊缝，直接标记，后续重点复检。
气压检测：最靠谱的焊缝验收手段
目测过关后，进入核心检测环节——气压检测，这是目前行业内公认最可靠的焊缝密封性检测方法。
操作步骤：将检测针插入双轨焊缝形成的封闭空腔内，用气泵缓慢充气至规定压力，然后关闭气泵，保持一段时间后观察压力表读数。
压力稳定不下降，说明焊缝密封合格。压力明显下降，说明焊缝存在漏气点，必须返修。
几个实操技巧：
检测针插入时要确保与焊缝空腔完全贴合，避免漏气导致误判
充气速度不要太快，缓慢加压更准确
每条焊缝都要检测，不能抽检了事
冬季低温环境下，膜材收缩可能导致焊缝微变，检测压力值可适当调整，但必须有明确依据
电火花检测：查漏补缺的好帮手
气压检测针对的是双轨焊缝的整体密封性，而电火花检测则专门用来排查焊缝表面的针孔、微孔和破损。
操作方法：手持电火花检测仪探头，沿焊缝表面匀速扫过。仪器正常不报警，说明该段焊缝表面完好；一旦仪器发出报警，说明此处存在导电通路，即存在针孔或破损，需要立即标记修补。
这项检测特别适合用于挤压焊缝、补丁修补处以及热熔焊机难以到达的复杂节点。
修补后的焊缝：必须重新过检测关
验收中发现不合格焊缝，现场修补后不能直接放行，必须对修补部位重新进行气压检测和电火花检测，确认合格后才能通过。
修补操作要点：用记号笔圈出缺陷范围，切除缺陷段焊缝，重新热熔焊接。补丁应采用圆形或椭圆形，边缘超出缺陷范围足够距离，确保修补区域与原焊缝有充分的搭接熔合。
验收记录：好记性不如烂笔头
所有检测结果必须当场记录，包括：检测日期、天气条件、检测段落、检测方法、检测结果、不合格部位及处理情况。建议配合拍照留存，尤其是不合格焊缝的位置和修补后的状态。
完整的验收记录是工程交付的必备资料，也是后期运维排查问题的重要参考。
焊接验收没有捷径，目测筛查加仪器检测，两道工序缺一不可。 气压检测查密封，电火花检测查针孔，两者配合使用，才能把焊缝质量真正看透查透。
