防渗膜铺得好不好，直接决定氧化塘能用多久。很多工程出问题，不是膜材不行，而是施工环节的重点要求没落实到位。从清基到焊接，从锚固到保护，每一步都有硬杠杠。
一、地基不处理干净，膜材一定破
这是所有工作的起点，也是最容易被忽视的环节。
塘底和边坡上的石块、树根、硬土块、建筑垃圾，任何一个尖锐物体都可能在后续水压或地基变形时刺穿膜材。基础必须彻底清理，表面压实平整，不能有松软区域和明显凹凸。
基础不平整会导致膜材悬空受力，长期运行后产生应力集中，最终疲劳破裂。坡度也要修整平缓，太陡不利于膜材稳定铺设和锚固。
二、膜材进场必须验，别等铺完才发现问题
膜卷到场后，先核对产品合格证和性能检测报告，确认厚度、拉伸强度、断裂伸长率等指标符合设计要求。逐卷检查外观，有破损、孔洞、裂口的膜卷直接退场。
膜材存放要选阴凉通风处，避免长时间日晒雨淋。运输时必须直立放置、绳索固定，禁止平放滚动，否则膜卷内部可能已经产生微观损伤，铺设时一拉就裂。

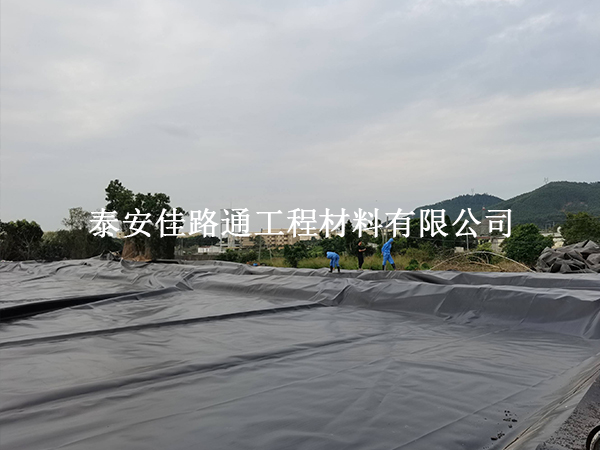

三、铺设核心原则：松而不垮，紧而不拉
铺设是最考验现场经验的环节。膜材展开时必须保持自然松弛，预留适当余量适应热胀冷缩和地基微变形，一般预留幅度在百分之一点五左右。
绝对禁止人为过度拉伸。拉太紧会导致膜材变薄、强度下降，后续受力时极易撕裂。铺设方向宜沿塘体长方向或从坡顶向坡底展放，减少焊缝数量，也防止膜材下滑。
相邻膜幅之间的搭接宽度是硬性指标，必须不少于十厘米。搭接区域要保持清洁干燥，有泥沙或水分会直接影响焊接质量。
四、焊接是生命线，参数失控等于白干
焊接是整个防渗系统最关键的工序。所有接缝必须使用专用热熔焊机完成，通过加热使搭接区域的膜材表面熔融，在压力下融合为一体。
焊接前必须试焊，根据当天气温和膜材特性调整温度、速度和压力。正式焊接时焊机要匀速前进，确保热楔均匀作用，形成连续、平整的双轨焊缝。两条焊缝之间要留出气道，用于后续气压检测。
焊接完成后，每条焊缝都要经过非破坏性检测。气压检测是最常用的方法，充气加压后观察焊缝是否漏气。重要部位还需进行电火花检测或真空罩法检测，发现漏点必须当场补焊，不留过夜。
五、锚固与收边：边缘处理不到位，整片膜都遭殃
膜材在塘顶、坡肩等位置必须进行可靠锚固。通常在坡顶开挖锚固沟，将膜端埋入沟内，用回填土压实固定。锚固深度和压实度要符合设计要求，防止膜材因水位变化或外力作用滑移脱落。
边坡部位的膜材锚固沟要设计合理，既要固定牢靠，又要允许膜材微小位移，避免温度应力导致开裂。
六、保护层施工：膜铺完不是结束，保护才刚开始
焊接检测合格后，必须及时铺设保护层。常用材料为土工布或砂土层，作用是隔绝紫外线、防止机械损伤。
保护层铺设要从坡上向坡下进行，运输车辆和机械严禁直接在裸露膜面上行驶。保护材料要小心倾倒、人工摊铺，避免尖锐工具接触膜面。
对于管道穿膜、拐角等应力集中区域，要预先制作补强片或靴套，确保这些薄弱部位密封可靠。
七、天气与人员：看不见的变量，最容易翻车
大风天气膜材难以控制，扬起的沙尘还会污染焊接面，必须停工。雨雪天气会导致基础潮湿、膜面积水，同样禁止作业。高温天气要避开正午时段，焊接温度需适当调低。
现场所有人员必须穿软底鞋，严禁硬底鞋或带钉鞋踩踏膜面。工具轻拿轻放，不得抛掷。每日收工前对已铺设区域全面检查，发现破损当天标记、当天修补。
八、全程质量追溯：好记性不如烂笔头
从材料进场到竣工验收，每一步都要留记录。膜材批号、铺设位置、焊接人员、焊接参数、检测数据、修补位置，全部建档备查。这套档案不仅是验收依据，更是后期运维排查问题的核心线索。
写在最后
氧化塘防渗膜施工，说白了就是一场和细节较劲的硬仗。清基不净、拉伸过度、焊接失控、保护缺位，任何一个重点要求没落实，都会给后期埋下渗漏隐患。
把每个环节的硬杠杠守住，膜材才能真正跑满设计年限。省下的不只是修补费用，更是反复停工带来的环境风险和经济损失。
