垃圾填埋场能不能守住地下水安全，全看那层HDPE防渗膜铺得规不规范。膜材选对只是第一步，铺设环节任何一个细节失控，后期渗滤液一旦突破，修补代价是初期投入的数十倍。根据GB/T 51403-2021及行业通用技术规范，下面把施工铺设的核心技术要求一次讲透。
基层不处理干净，后面全白干
铺设前的场地处理是整个工程的地基。库底和边坡必须清除树根、石块、硬土块等一切可能刺穿膜材的杂物，局部凹陷用细粒料填平夯实。压实度要求不低于93%，表面坡度不小于2%，确保渗滤液能顺利导排。基层不达标就铺膜，等于在刀尖上盖被子，再好的膜也扛不住。
材料进场必须过关，不是随便拉一卷就能用
HDPE防渗膜厚度不得小于1.5mm，垃圾堆高超过20米时宜选用2.0mm以上。拉伸强度不低于27MPa，厚度误差控制在正负0.05毫米以内。膜材必须含碳黑成分以抵抗紫外线老化，优先选用原生树脂生产的全新料，回收料含量通常要求不超过10%。进场后逐批核查合格证和检测报告，外观有针孔、气泡、裂纹的直接退场。
铺设顺序和方向有讲究，不是想怎么铺就怎么铺

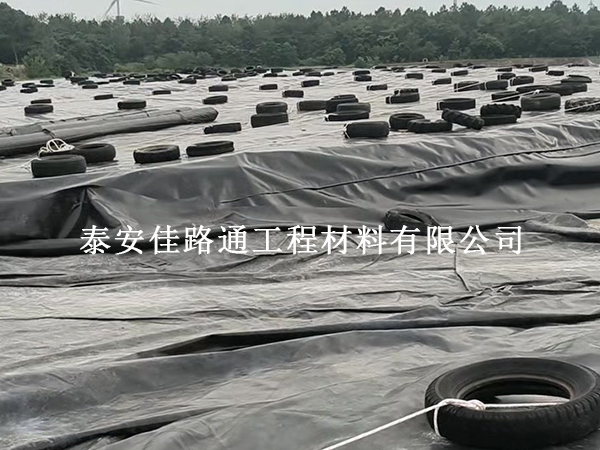

铺设遵循"先边坡后场底、从低处向高处"的原则。边坡自上而下展开，让膜材在重力作用下自然贴合坡面，减少褶皱。场底从最低处向高处延伸，上层膜压住下层膜，形成顺水搭接。相邻幅膜搭接宽度不小于10厘米，纵向接缝错开至少1米，接头避开弯角设在平面处。铺设时膜体必须自然松弛，预留约1.5%的余幅以适应温度变化和地基沉降，严禁强力拉扯，不许压出死折。操作人员必须穿软底鞋，硬底鞋和带钉鞋是绝对禁区。
焊接是命脉，双轨热熔焊是标配
接缝处理是防渗施工的核心。大面积拼接首选双轨热熔焊机，加热两幅膜的重叠部分后经滚轮加压熔合，形成两条平行焊缝，中间留有空腔用于后期检测。焊接前用干净毛巾将搭接区域擦拭干净，确保无水、无尘、无油污。每天开工前或环境条件变化时必须试焊，试焊样品经剥离和剪切测试合格后才能正式作业。焊接温度一般控制在280℃至350℃之间，行进速度保持在每分钟2至4米，忽快忽慢会导致焊缝宽窄不一形成薄弱点。
拐角和修补处用挤出焊，别硬上热熔焊
T型缝、十字缝、拐角、修补点等热熔焊机够不到的部位，采用挤出式焊枪进行单轨挤出焊接。用与膜材相同材质的焊条熔融挤出，通过外界压力均匀挤压在已清除氧化物的焊缝上，形成覆盖焊缝。这类焊缝可采用电火花检测或真空盒检测验证质量。
焊完不检等于没焊，逐条检测是底线
所有焊缝必须百分之百进行非破坏性检测。双轨焊缝采用气压检测：向空腔内充入0.15至0.20MPa的压缩空气，稳压2分钟，压力下降在允许范围内即为合格。单轨焊缝和挤出焊缝采用真空盒检测或电火花检测。此外，每焊接一定长度还需截取样品送实验室做剪切和剥离强度测试，焊缝强度不应低于母材的80%。发现缺陷立即标记、返工重焊，直到检测通过。
锚固沟和穿管节点是薄弱环节，必须单独处理
防渗膜在场地边界需埋入预先开挖的锚固沟内，沟深一般500至800毫米，膜端埋入后用回填土或混凝土分层压实固定。穿膜管道处采用专用防渗套管，膜材裁剪成喇叭口状套在管上焊接牢固，外部用不锈钢箍加固。阴阳角部位裁剪成倒梯形或扇形，使其与基层紧密贴合，避免悬空起鼓。
保护层要抢时间，48小时内必须跟上
HDPE膜最怕紫外线，铺设焊接检测全部合格后，必须在48小时内完成保护层施工。膜上保护层通常采用不低于600克每平方米的非织造土工布，膜下保护层可采用压实黏土或膨润土防水毯。保护层铺设过程中严禁重型机械直接在膜面上碾压，车辆卸货和转弯处需铺设硬质保护衬垫。
天气不对就停工，别硬撑
施工宜在5℃至40℃、风力不超过4级的天气下进行。雨天、雪天、大雾天一律停止作业。膜面有露水或潮湿时，必须擦干后方可施焊。高温天气注意防止膜材热胀变形，低温环境需评估材料脆性并适当调整焊接参数。
写在最后：防渗膜铺设不是简单铺一层膜，而是从基层处理、材料把控、精准铺设、严格焊接到全面检测的完整技术链条。每一步都有明确的质量标准，任何环节疏漏都可能成为渗漏隐患。只有全流程规范操作，才能真正守住地下水和土壤环境的安全底线。
